RS101磁場輻射敏感度測試系統

本測試的目的是檢驗EUT承受磁場輻射的能力。測試完全符合GJB151B標準RS101測試和校準要求，在測試軟件支持下完成測試。

頻率范圍：25Hz-100kHz。

測試設備：測試接收機、函數發生器、音頻功率放大器、耦合變壓器、電流探頭、環傳感器輻射環。了解更多EMI測試設備點擊EMS抗擾度測試。

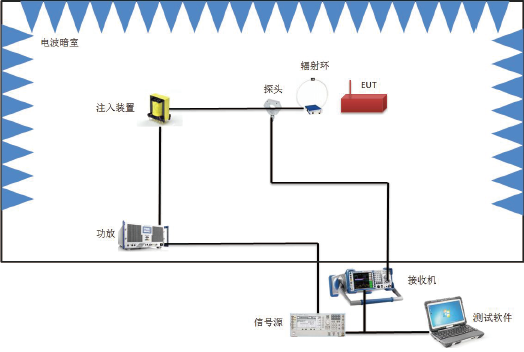

測試配置：

按照一般要求配置EUT，輻射環至于EUT的一個面50mm，環平面平行于EUT表面，提供足夠的電流，產生大于標準要求10dB的磁場強度，但不超過15A，在規定的頻率范圍內掃描，但速率可以比要求的速率快3倍。如果EUT敏感，在存在敏感指示電平的頻率點上每倍頻程選擇不少于3個頻點；改變環的位置，使環對EUT的每個面300mmx300mm的區域和每個接口測試，以確定敏感的位置和頻率。
