RTx-K36是一款進行頻響分析的軟件選件，它們用于RTB2002、RTB2004、RTM3002、RTM3004 和RTA4004系列示波器，可在購買了以上系列示波器后通過密鑰在用戶現場隨時隨地安裝。它可以用來測量從10Hz到25MHz頻率范圍內的有源和無源被測設備（DUT）的增益和相位傳遞函數。以上系列示波器內部集成任意波形發生器，以提供頻響分析的激勵信號；這樣把增益和相位與頻率的關系繪制為波特圖。RTx-K36特別適用于開關電源，用于測量和調整控制環路頻率響應和電源抑制比（PSRR），幅度增益和相位裕度可直接從波特圖中讀取。
使用頻率響應分析功能提升和加強示波器能力
? 使用RTx-K36系列頻率響應分析（波特圖）選件，在相應示波器上輕松快速地分析低頻響應
? RTx-K36系列頻率響應分析（波特圖）選件使用示波器內置信號源，創建10Hz～25MHz頻率范圍的激勵信號，在每個測試頻率下測試被測設備（DUT）信號輸入和輸出的比率，示波器以對數方式繪制增益和相位圖
? 非常方便將結果導出并以圖像或CSV格式保存，以供文檔或其他分析使用。

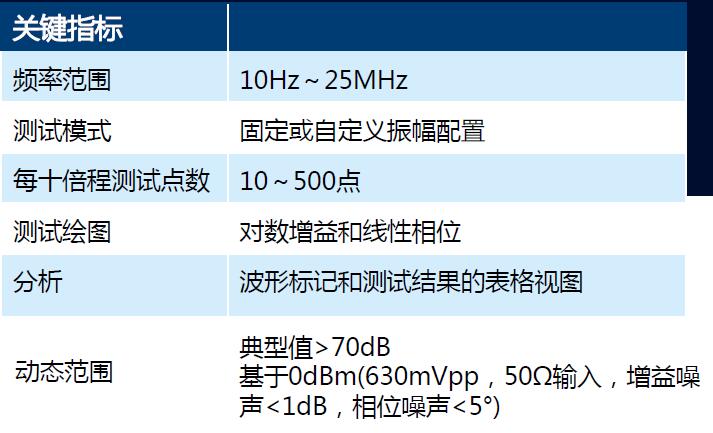

關鍵指標：
核心優勢：
? 表征各種電子設備的頻率響應，如無源濾波器和放大器電路。
? 確定開關電源或線性穩壓器的增益裕度和相位裕度，以確定控制環路的穩定性。
? 測量電源抑制比或電源紋波抑制（PSRR）以確定電源的輸出穩定性
訂貨信息：
示波器基本型主機
RTB2002示波器,70MHz,2通道，訂貨號：1333.1005.02
RTB2004示波器,70MHz,4通道，訂貨號：1333.1005.04
RTM3002示波器,100MHz,2通道，訂貨號：1335.8794.02
RTM3004示波器,100MHz,4通道，訂貨號：1335.8794.04
RTA4004示波器,200MHz,4通道，訂貨號：1335.7700.04
FRA頻響分析儀配置選件
RTB-K36頻率響應分析（波特圖），訂貨號：1335.8007.02
RTM-K36頻率響應分析（波特圖），訂貨號：1335.9178.02
RTA-K36頻率響應分析（波特圖），訂貨號：1335.7975.02
多功能應用包選件
RTB-PK1：含以下配置：RTB-K1,RTB-K2,RTB-K3,RTB-K15,RTB-K36,RTB-B6
RTM-PK1：含以下配置：RTM-K1,-K2,-K3,-K5,-K6,-K7,-K15,-K31,-K36,-K37,-B61335.8942.02
RTA-PK1：含以下配置：RTA-K1,-K2,-K3,-K5,-K6,-K7,-K31,-K36,-K37,RTA-B6
低噪聲1:1示波器探頭
RT-ZP1X：ZP1X，38MHz，1MΩ，1:1
OI1040：40MHz，1MΩ，1:1
低頻注入變壓器
J2120A線性注入器：用于PSRR測量，頻率10Hz～10MHz
J2100A注入變壓器：用于控制環路穩定性測量，1Hz～5MHz
J2101A注入變壓器：用于控制環路穩定性測量，10Hz～45MHz
WIT100寬帶注入變壓器：控制環路穩定性測量，1Hz～10MHz
B-LFT100低頻注入變壓器：PFC控制環路測量，1Hz～10kHz
