經典案例-燃油控制器測試儀項目

1、項目介紹

燃油控制器是根據飛行條件或駕駛員指令控制送入發動機燃油量的自動裝置，用以保證發動機的工作狀態。燃油控制器的性能直接關系到發動機系統乃至于整個飛行系統的可靠性和安全性。為保證燃油控制器功能及性能的良好，某研究院提出對燃油控制器自動測試的需求，我公司根據該測試需求研制了一套便攜式多功能信號校驗儀。該校驗儀能夠在試驗室條件下對燃油控制器進行供電，并發出控制指令。同時模擬和采集控制器的輸入輸出信號，并對采集的信號進行分析，保障其裝機后能夠可靠有效地工作。

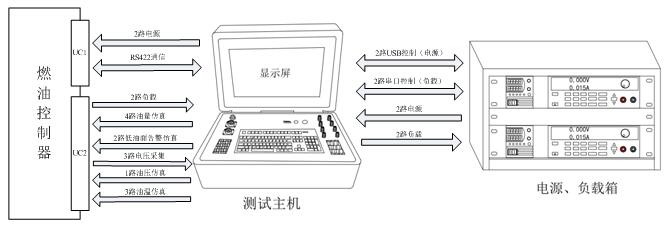

2、系統結構

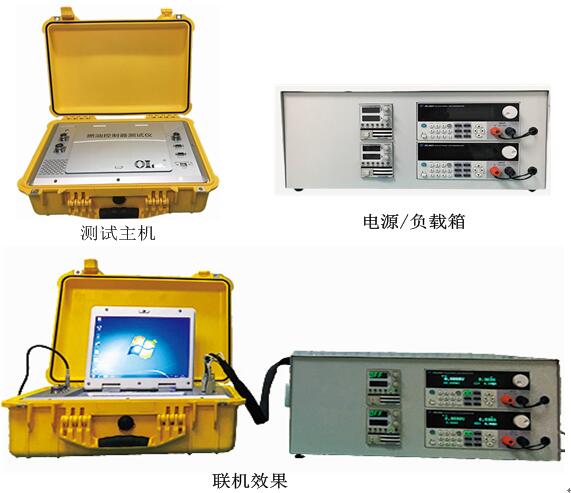

校驗儀由測試主機和電源負載箱組成。測試主機控制電源/負載箱中兩臺電源為燃油控制器供電，通過RS422串口指令控制主/副燃油泵的打開與關閉。電源/負載箱中兩路負載分別采集主燃油泵和副燃油泵供電接口的電流，用以測試兩路接口的帶載能力。測試主機中信號校驗儀可分別模擬溫度信號和壓力信號，并且校驗儀可采集燃油控制器的電壓信號，測試主機中開關模塊可模擬地開/隔信號，用以模擬燃用控制器外圍溫度傳感器、壓力傳感器和油量表，以實現燃油控制器的溫度傳感器測試、壓力傳感器測試和油量表測試。

3、系統功能

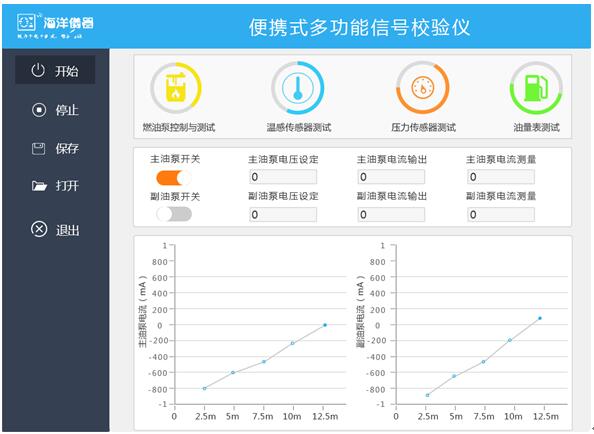

便攜式多功能信號校驗儀提供RS422測試總線，作為上位機能夠對燃油控制器的控制，并實現了與燃油控制器之間的數據交互。校驗儀具有半物理仿真功能，能夠模擬控制器外圍溫度傳感器、壓力傳感器、油量表等設備，為燃油控制器提供正常或非正常狀態下的半物理仿真環境。同時校驗儀作為一種多功能的現場校驗設備，還具有溫度、壓力、模擬量等信號的采集功能。

4、使用效果和用戶體驗：

通過用戶現場實際測試，系統完全根據甲方要求邏輯進行運行，在整個測試過程中可以仿真溫度、壓力、流量等信號的輸出，依據用戶自定義的測試數據表格為燃油控制器自動提供仿真信號。負載輸出穩定，為燃油控制器提供穩定的帶載能力測試條件。

用戶在使用過程中對本系統使用的方便性、自動化設計和全局的可視性，以及安全、穩定和可靠性非常滿意，給出了很高的評價。
