Picotest提供兩種不同的注入變壓器，針對不同的應用進行專門優化。這兩款產品在結構和材料上優于大多數其它注入變壓器，從而大大提高帶寬、耐用性和整體性能。Picotest注入變壓器的可用帶寬大于3dB帶寬限制。
注入變壓器是連接在網絡分析儀和DC/DC轉換器或調壓器間的特殊變壓器，用于向控制回路注入擾動信號，主要用于控制回路穩定性的測量。為了實現高保真度測量，變壓器采用隔離技術，因此能浮動在許多電路中看到的高壓線路上，例如功率因數校正器(PFC)，其最高浮動電壓高達400Vdc。
注入變壓器使用方式如下：網絡分析儀的輸出產生一個幅度、頻率變化的小振蕩信號，通過變壓器激勵調壓器的控制回路。在變壓器的兩側，通過CH1和CH2連接進行電路響應監控。這有效地中斷了調壓器的控制回路，允許分析儀生成回路的幅度和相位，即Vout/Vin。這些信號的無失真傳輸、電平以及電路的正確設置、電路連接對成功和有效的結果至關重要。
許多人錯誤地認為注入變壓器是非關鍵器件，其帶寬不重要，因為變壓器在測量范圍之外。這與事實相差甚遠，高品質注入變壓器是電源控制環路穩定性測試設置的重要組成部分。
主要特點：
J2100A：1Hz～5MHz注入隔離變壓器
? 1Hz：支持PFC調節器
? 5MHz：對大多數電源和調節器來說頻率足夠高
? 23倍頻程
? 低失真，精度更高
? 對回路影響最小的的5Ω終端
? 包括衰減以保證小信號測量

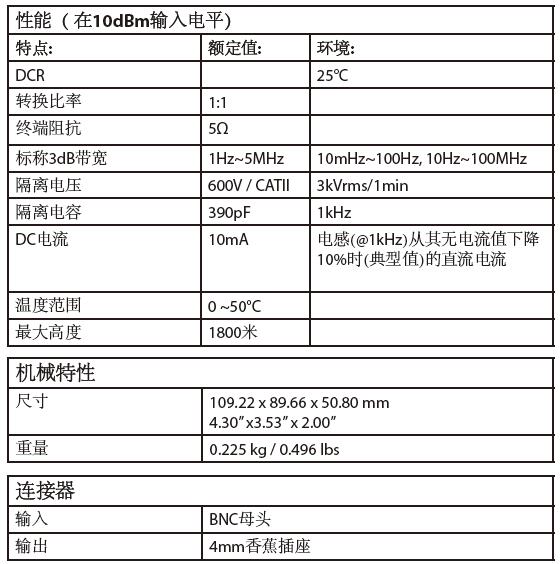

性能：
