固態電壓注入器或“波特盒”的使用方式與注入變壓器類似。它用于穩定和低電流注入以及無混頻的信號合成，如IMD互調失真測量。
雖然一些高質量的注入變換器，其帶寬低至1Hz，高達45MHz，但在某些情況下，這仍然不夠。例如：典型加熱器控制回路的帶寬可能小于1Hz，而一些線性穩壓器和運放電路的帶寬可能超過100MHz。對于這些應用，固態注入器可提供必要的帶寬。Picotest固態注入器比大多數無源注入變壓器具有更寬的帶寬性能，其范圍為DC～45MHz。

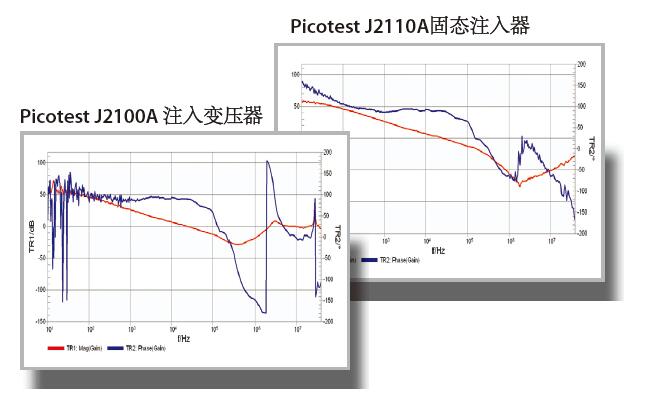

與注入變壓器相比，使用固態注入器時，得到的曲線圖通常更清晰。
使用固態注入器時，電路中有效注入點的選擇比使用注入變壓器時更為關鍵。固態注入器在注入點之間呈現無限阻抗。為了提供正確的結果，測量一側必須比另一側具有更高的阻抗。在典型的電源控制回路中，電壓感應分壓器通常是一個很好的注入點，因為電源的輸出阻抗與電壓感應分壓器的阻抗相比非常低。
由于運算放大器的共模限制，固態注入器的工作電壓會受到限制。
J2110A固態變壓器承受-10.5V至+10.5V輸入，這是注入器輸入和輸出端工作電壓的峰值（正極或負極AC+DC）。
主要特點：
? DC～45MHz：支持熱和機械控制和最高性能的調節器和放大器
? 低失真，高精度
? 25Ω插入電阻
? 50Ω振蕩器輸入
? < 3uA典型偏置電流
? >2 MΩ典型輸入電阻
? 具有通用輸入的高PSRR低噪聲穩壓器
